ADAPTATEUR USB BLUETOOTH™-100 MÈTRES #F8T012FR - Bluetooth-Adapter BELKIN - Kostenlose Bedienungsanleitung

Produkttyp	USB-Bluetooth-Adapter
Marke	BELKIN
Modell	F8T012FR
Bluetooth-Version	2.0 + EDR
Maximale Reichweite	100 Meter (Klasse 1)
Datenrate	Bis zu 3 Mbps (tatsächliche Rate 2,2 Mbps)
Frequenz	2,4 bis 2,4835 GHz
Physische Schnittstelle	USB 1.1/2.0 (kompatibel mit UHCI/OHCI)
Abmessungen (L x B x H)	58 x 18 x 8 mm
Gewicht	7 g
Stromversorgung	Über USB-Anschluss: 5 VDC, 100 mA Nennstrom
Stromverbrauch (Senden/Empfangen)	Senden: 150 mA, Empfangen: 80 mA
Kompatible Betriebssysteme	Windows 98 SE, Me, 2000, XP; Mac OS X v10.3 und höher
Minimale PC-Konfiguration	200 MHz Prozessor, 64 MB RAM (128 MB empfohlen), freier USB-Anschluss
Minimale Mac-Konfiguration	Freier USB-Anschluss, Mac OS X v10.3 oder höher
Netzwerktopologie	Punkt-zu-Mehrpunkt (1 Master, mehrere Slaves)
Garantie	Lebenslange Herstellergarantie
Betriebstemperatur	0 bis 70 °C
Betriebsluftfeuchtigkeit	5 bis 90 % (nicht kondensierend)
Lieferumfang	USB-Adapter, CD-ROM (Software + Dokumentation), Kurzanleitung, Registrierungskarte
Sicherheitshinweise	Vor statischer Elektrizität schützen; Metallanschluss nicht berühren; vor der Handhabung statische Entladung ableiten

Häufig gestellte Fragen - ADAPTATEUR USB BLUETOOTH™-100 MÈTRES #F8T012FR BELKIN

Wie installiere ich den Belkin F8T012FR USB-Bluetooth-Adapter?

Die Installation erfolgt in zwei Schritten: zuerst die Software, dann die Hardware. Legen Sie die beiliegende CD ein und installieren Sie die Bluetooth-Software, bevor Sie den USB-Adapter anschließen. Folgen Sie dem Installationsassistenten; nach der Softwareinstallation stecken Sie den Adapter in einen freien USB-Anschluss. Der Computer erkennt das Gerät und der Assistent schließt die Installation ab.

Ist der Adapter mit Windows 10 kompatibel?

Die Anleitung gibt Kompatibilität mit Windows 98 SE, Me, 2000 und XP an. Für Windows 10 gibt es keine offizielle Garantie. Einige Benutzer berichten jedoch, dass generische Bluetooth-Treiber funktionieren können; es ist jedoch ratsam, auf der Belkin-Website nach möglichen Updates zu suchen.

Wie kopple ich ein Mobiltelefon mit dem Adapter?

Stellen Sie sicher, dass Bluetooth auf dem Telefon aktiviert und sichtbar ist. Öffnen Sie auf dem PC 'My Bluetooth places', klicken Sie auf 'View Devices in range', wählen Sie Ihr Telefon aus und klicken Sie auf 'Pair device'. Geben Sie ein Passwort ein (z. B. 0000) und bestätigen Sie auf beiden Geräten. Das Telefon erscheint dann mit einem roten Häkchen.

Wie groß ist die tatsächliche Reichweite des Adapters?

Die Innenreichweite beträgt 100 Meter (Klasse 1) für das Modell F8T012. Diese Distanz kann je nach Hindernissen (Wänden, Möbeln) und Interferenzen variieren. Bei Sichtkontakt ist die Reichweite optimal.

Wie deinstalliere ich die Belkin Bluetooth-Software?

Gehen Sie zur Systemsteuerung > Software (Windows). Wählen Sie 'Belkin Bluetooth Software' und klicken Sie auf 'Entfernen'. Befolgen Sie die Anweisungen und starten Sie den Computer neu, um die Deinstallation abzuschließen.

Kann ich den Adapter zum Verbinden eines Bluetooth-Headsets verwenden?

Ja, Sie können ein Bluetooth-Headset koppeln. Verwenden Sie das Standardpasswort 0000 (oder 1234 je nach Headset). Nach der Kopplung können Sie das Headset für Audio verwenden. Stellen Sie sicher, dass sich das Headset im Erkennungsmodus befindet.

Was tun, wenn der Adapter vom Computer nicht erkannt wird?

Überprüfen Sie, ob die Software vor dem Anschließen des Adapters installiert wurde. Versuchen Sie einen anderen USB-Anschluss. Stellen Sie sicher, dass der Adapter richtig eingesteckt ist. Starten Sie den Computer neu. Wenn das Problem weiterhin besteht, deinstallieren Sie die Software und installieren Sie sie gemäß der Anleitung erneut.

Ist der Adapter mit Mac OS X kompatibel?

Ja, er ist mit Mac OS X v10.3 und höher kompatibel. Der Treiber und die Software für Mac werden direkt von Apple bereitgestellt. Schließen Sie den Adapter einfach an einen USB-Anschluss an, und das System sollte ihn automatisch erkennen.

Wie übertrage ich Dateien zwischen PC und Telefon über Bluetooth?

Nach der Kopplung des Telefons doppelklicken Sie auf das Symbol in 'My Bluetooth places' und wählen 'Obex file transfer'. Sie sehen die Dateien des Telefons. Sie können Dateien per Drag & Drop oder Rechtsklick zwischen PC und diesem Ordner kopieren/einfügen.

Welche Vorsichtsmaßnahmen sind zu beachten?

Vermeiden Sie, den Metallanschluss zu berühren, um elektrostatische Entladungen zu verhindern. Entladen Sie vor dem Umgang mit dem Adapter statische Elektrizität durch Berühren einer Metallfläche des Computers. Setzen Sie das Gerät keiner Feuchtigkeit oder extremen Temperaturen aus. Lagern Sie es an einem trockenen, gemäßigten Ort.

BEDIENUNGSANLEITUNG ADAPTATEUR USB BLUETOOTH™-100 MÈTRES #F8T012FR BELKIN

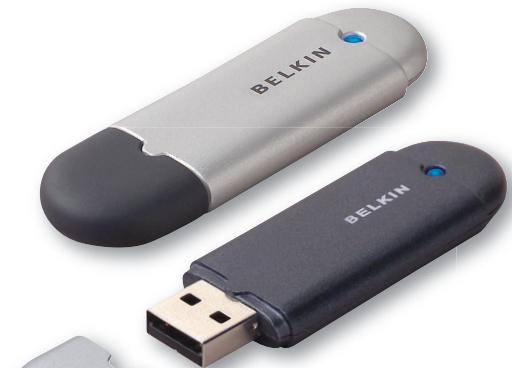

Kabellose Verbindung für ihre Peripheriegeräte und Computer

Benutzerhandbuch

Bluetooth

Inhaltsverzeichnis

Einleitung 4
Produktmerkmale 5
Systemanforderungen 6
Verpackungsinhalt 7
Technische Daten des USB-Adapters 8
Softwareinstallation 9
Hardwareinstallation 16
Erstkonfigurationsassistant 19
Deinstallieren der Software 22
Verwendend der Belkin Bluetooth-Software 26

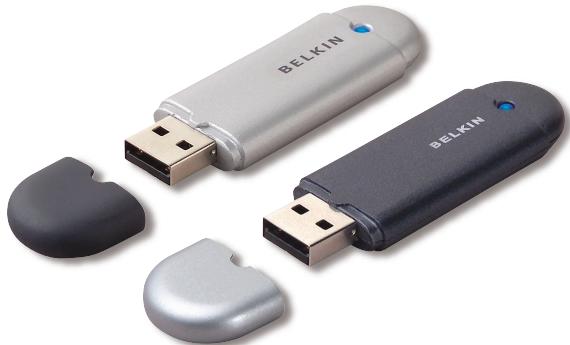

Wir beträckwūnschen Sie zum Kauf dieseres Bluetooth USB-Adapters (dem USB-Adapter) von Belkin. Der USB-Adapter ist ein Durchbruch in der kabellosen Bluetooth-Technologie. Er ermöglicht effiziente Kommunikation zwischen ihrem USB-Desktop-PC oder -Notebook und Geräten, die mit Bluetooth-Technologie ausgestattet sind. Stecker und Kabel sind damit nicht erforderlich.

Bevor Sie ihren neuen USB-Adapter installieren und in Betriebnehmen, sollenn Sie sich ein paar Minuten Zeitnehmen, um sich mit den Grundbegriffen vertraut zu machen, die Ihnen in thisem Handbuch begegen werden.

Herstellung eines Ad-hoc-Netzwerks durch Bluetooth
- Betrieb bei hohenen Geschwindigkeiten bis zu 3 Mbit/s (effektive Durchsatzleistung von 2,2 Mbit/s)
- Bluetooth 2.0- und EDR-Funktechnologie für USB-Desktop-Computer oder USB-Notebooks
- Schnelle Koppelung (Pairing) zwischen 3,5 und 5 Sekunden
- Geringere Leistungsaufnahme
Bitfehlerrate (BER) verbesserte Leistung
Lebenslange Herstellergarantie
- Rückwärtskompatibel zu allen Bluetooth v1.1- und v1.2-fahigen Geräten
- Einfache Installation durch Plug-and-Play
- Betriebsreichweite bis zu 100 Meter (Klasse 1) und 10 Meter (Klasse 2)*
- Unterstützung von Microsoft® Windows® 98 SE, ME, 2000, XP und Mac OS® X v10.3 und höher

Systemanforderungen für PCs

• PC-kompatibler Computer, Prozessor mit mindestens 200 MHz
• Speicher: Mindestens 64 MB; 128 MB empfohlen
• Eine freiie USB 1.1. oder 2.0
• Windows 98 SE, ME, 2000 und XP

Mac® Systemanforderungen

• Eine freiie USB 1.1. oder 2.0
  Mac OS X Version 10.3 und höher*

*Mac OS X Treiber und Software von Apple.

Verpackungsinhalt

• Bluetooth USB-Adapter
• CD-ROM mit Installationssoftware und Dokumentation
  Benutzerhandbuch auf CD
• Installationsanleitung
• Registrierungskarte

Technische Daten des USB-Adapters

Bluetooth-Kompatibilität: Version 2.0

Physische Schnittstelle: Kompatibel zu USB UHCI/OHCI 2.0

Betriebsfrequenz: 2,4 bis 2,4835 GHz

Ausgangsleistung: (F8T012) 4 - 20 dBm, Klasse I (F8T013) -6 - 4 dBm, Klasse II

Empfindlichkeit: <0,1% BER bei -80 dBm

Datumübertragungsrate: 3 Mbit/s (effektive Durchsatzleistung von 2,2 Mbit/s)

Durchschnittliche

Leistungsaufnahme: (F8T012) Tx: 150 mA, Rx 80 mA (F8T013) Tx: 65 mA, Rx 45 mA

Betriebsreichweite: (F8T012) 100-Meter-Radius in geschlossenen Räumen (F8T013) 10-Meter-Radius in geschlossenen Räumen

Netzwerk-Topologie: Punkt-zu-Mehrpunkt

Paketunterstutzung: Pakete mit 1/3/5 Zeitscheiben

Betrieb: Master/Slave

Frequenzkonstanz: +/- 10 PPM

LED-Anzeige: Betrieb/Datenverkehr

Antennentyp: Integriert, 0 + / - 1 dBi

Abmessungen: 58 mm (L) x 18 mm (B) x 8 mm (H)

Gewicht: 7g

Betriebstemperatur: 0 bis 70 Grad Celsius

Lagertemperatur: -30 bis 80 Grad Celsius

Relative Luftfeuchtigkeit: 5 - 90% (nicht kondensierend)

Betriebsspannung: 5,0 V DC

Nennstrom: 100 mA

Frequenzspreizverfahren: FHSS (Frequency Hopping Spread Spectrum)

Modulation: GFSK (Gaussian Frequency Shift Keying: Gaußsche Frequenzumtastung)

Zulassungen: FCC, CE, ICES, C-Tick, BQB, WHQL für XP

Unangekündigte technische Änderungen jederzeit vorbehalten.

1. Legen Sie die CD ein und warten Sie, bis die Software automatisch ausgeführrt wird.

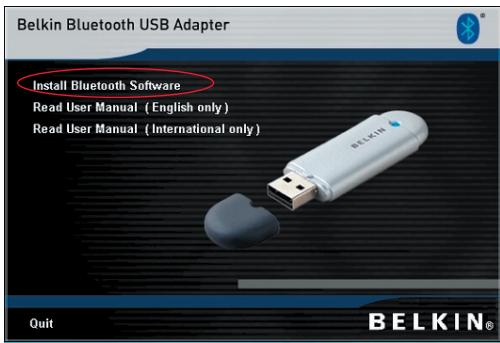

2. Klichen Sie auf „Install Bluetooth Software" (Bluetooth Software installieren).

Softwareinstallation unter Windows 98 SE, ME, 2000 und XP

So installieren Sie die Software für den USB-Adapter:

Hinweis: Die Installation unter Windows XP unterscheidet sich gingefüglich von der Installation unter Windows 98 SE, ME und 2000.

Hinweis: Schlieben Sie den USB-Adapter erst nach der Softwareinstallation an die USB-Schnittstelle an.

1. Legen Sie die CD mit der Installationssoftware in das CD-ROM-Laufwerk des PCs ein.
2. Daraufhin erscheint der Softwareinstallations-assistant. Klichen Sie auf „Next" (Weiter), um den Installationsvorgang zu starten.

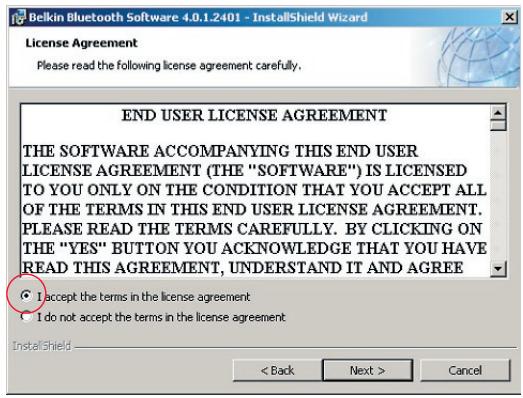

1. Wahlen Sie die Option „I accept the terms in the license agreement" (Hiermitnahme ich die Bedingungen der Lizenzvereinbarung an), um die Lizenzvereinbarung anzunehmen. Klichen Sie auf „Next" (Weiter), um fortzufahren.

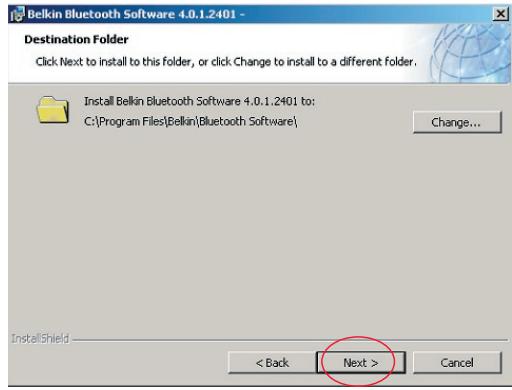

1. Legen Sie den Pfad auf der Festplatte fest, unter dem Sie die Softwatedateien installieren möchen. Empfohlen wird das vorgegebene Verzeichnis „C:\Programme\Belkin\Bluetooth Software\". Klichen Sie auf „Next" (Weiter), um fortzufahren.

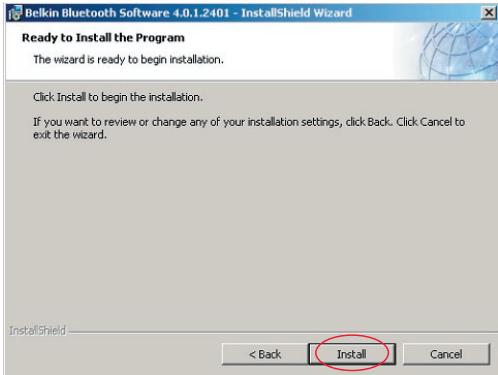

1. Bestätigen Sie den Start der Installation, indem Sie auf „Install" (Installieren) klichen.

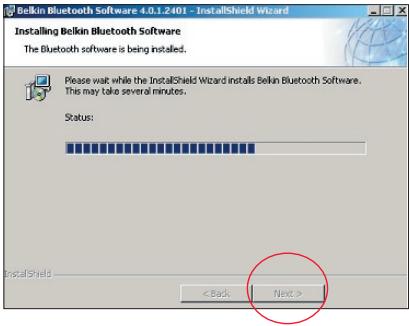

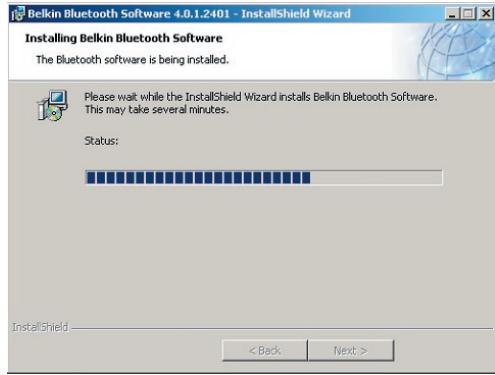

1. Der Installationsassistent startet die Installation der Belkin Bluetooth-Software. Dies kann eine Minute in Anspruchnehmen.

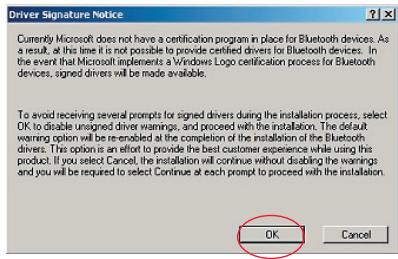

1. Ein Warnhinweis erscheint, der auf eine fehlende Signatur hinweist. Drücken Sie auf OK, um mit dem{nachsten Schritt fortzufahren.

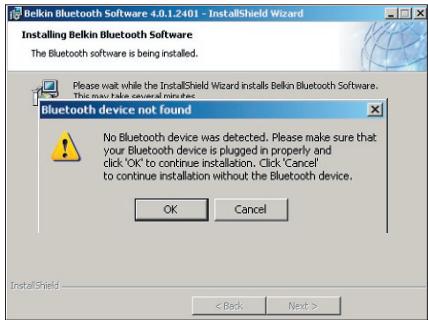

1. Wahrend der Installation werden Sie möglicherweise zum Anschlieben des USB-Adapters aufgefordert. Wenn Ihr USB-Adapter noch nicht an ihren Computer angeschlossen ist, stecken Sieihn an einer frei en USB 1.1-kompatiblen Schnittstelle an Ihr dem Desktop-Computer oder Notebook ein. Klichen Sie dann auf „OK”, um fortzufahren. Klichen Sie auf „Cancel" (Abbrechen), um die Installation ohne das eingesteckte Bluetooth-Gerät fortzusetzen. Anweisungen für die Hardwareinstallation finden Sie in thisem Handbuch im Kapitel „Hardwareinstallation".

Hinweis: Wenn während der Installation ein Warnhinweis erscheint, der auf eine fehlende Signatur hinweist, klichen Sie auf „OK”, um die Installation fortzusetzen.

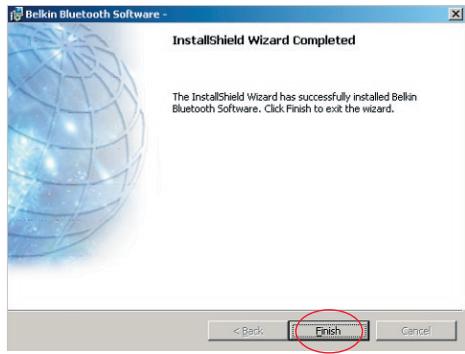

1. Bestätigen Sie die Fertigstellung der Softwareinstallation; klichen Sie auf „Finish" (Fertig stellen), und führen Sie nach entsprechender Aufforderung einen Neustart durch.

Hardwareinstallation unter Windows 98 SE, ME, 2000 und XP

Schlieben Sie Ihr USB-Adapter an den PC an wie im Folgenden beschrieben.

Hinweis: Schützen Sie ihren USB-Adapter vor statischen Entladungen. Statische Entladungen können die empfindlichen elektronischen Komponenten beschädigen! Um Ihr Gerät zu schützen, berühren Sie stets das Metallgehäuse Ihres Computers, bevor Sie den USB-Adapter anfassen. Dadurch werden mögliche elekstrostatiche Ladungen entladen. Berühren Sie beim Umgang mit dem USB-Adapter nicht die

Metallkomponenten des Anschlusses.

Elektrostatice Spannungen entstehen vor allem bei trockener Witterung und beim Laufen über Teppichboden.

1. Schlieben Sie den USB-Adapter direkt an einen freien USB-A-Anschluss Ihr Desktop-Computers oder Notebooks an.Jetzt muesste das Betriebssystem melden, dass ein neuen USB-Gerät befinden wurde.

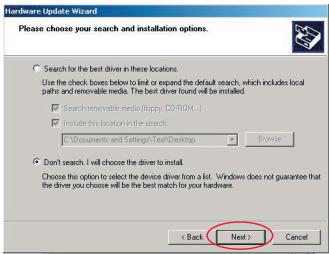

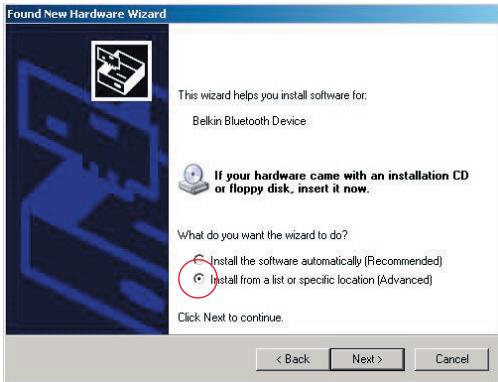

2. Wahlen Sie die Option „Install from a list or specific location" (Software von einer List oder bestimmten Quelle installmenten) und klichen Sie auf „Next" (Weiter).

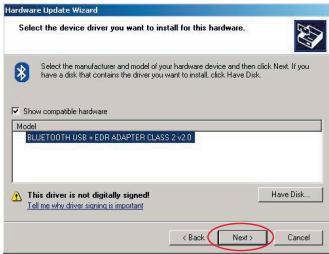

1. Legen Sie mit „Durchsuchen" den Pfad für den Geräte Treiber fest („:Programme\Belkin\Bluetooth\

Software\bin}),und klichen Sie auf „Next" (Weiter).

1. Wenn folgende Meldung für die Hardwareinstallation angezeigt wird, klichen Sie auf „Continue Anyway" (Trotzdem fortfahren), um den Installationsvorgang fortzusetzen.

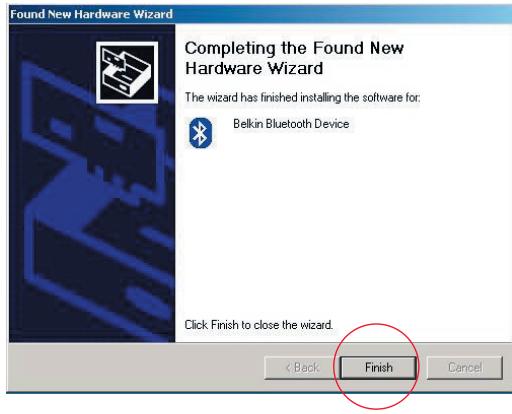

1. In einem Dialogfeld wird der Abschluss der Hardwareinstallation bestätigt. Klichen Sie auf „Finish" (Fertig stellen), um die Installation abzuschreiben.

Konfigurieren des Computers für Windows 98 SE, ME, 2000 oder XP

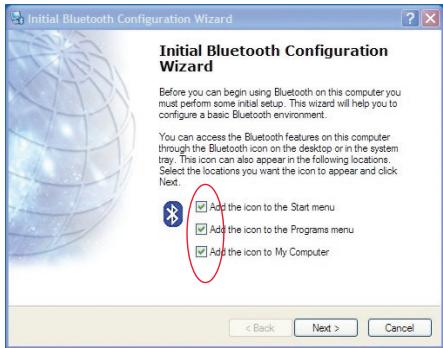

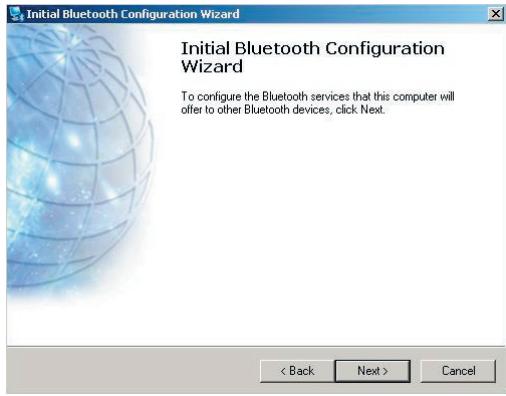

1. Nach dem Abschluss der Installation erscheint der Bluetooth-Erstkonfigurations assistent. Diese Assistent führt Sie durch die Erstkonfiguration Ihres Bluetooth-Geräts. Folgen Sie den Anweisungen des Assistenten auf dem Bildschirm.

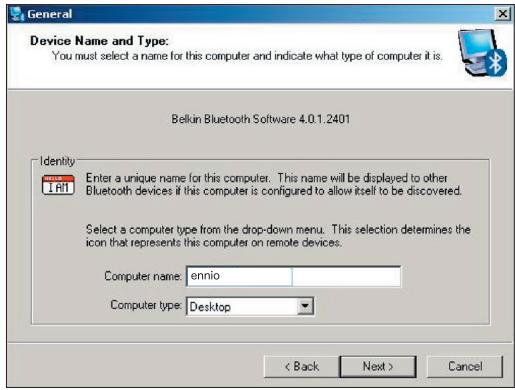

1. Legen Sie einen Namen für ihren Computer fest. Unter thisem Namen gibt sich Ihr Computer zu erkennen, wenn er von anderen Bluetooth-Geräten gefunden wird.

Erstkonfigurationsassistent

1. Wahlen Sie den Computotyp, auf welchem Sie den USB-Adapter von Belkin installiert haben, im ↓Drought-Menu aus.

4.fahrenSiemit demAssistentenfort，um dieBluetooth-Dienstezukonfigurieren，die derComputer furandereBluetooth-Gerätebereitstellensoll.KlickenSieauf „Next"（Weiter).

Erstkonfigurationsassistent

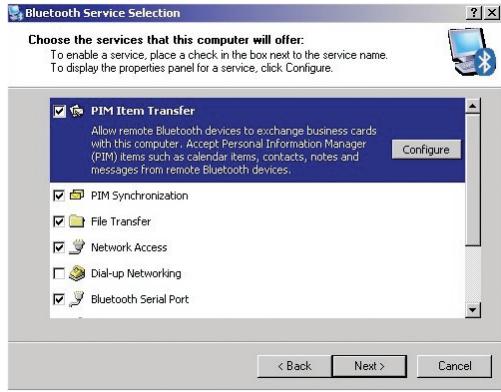

1. Wahlen Sie die Bluetooth-Dienste aus, die Ihr Computer anbieten soll. Der für den gewählten Computotyp am früfigsten genutzte Dienst ist standardgemäß aktiviert.

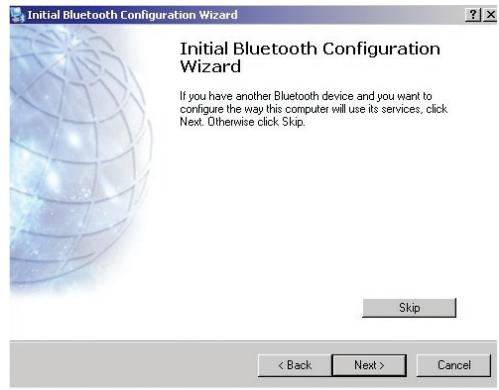

1. Wenn Sie ein anderes Bluetooth-Gerät auf diesen Computer konfigurieren wollen, klichen Sie auf „Next" (Weiter). Klichen Sie andernfalls auf „Skip" (Überspringen).

Deinstallieren der Software unter Windows 98 SE, ME, 2000 und XP

Deinstallieren Sie ihren USB-Adapter an Ihr hem PC wie im Folgenden beschrieben.

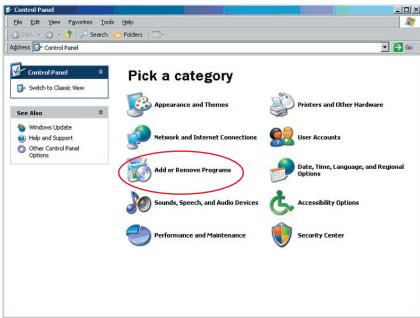

Klichen Sie in der Taskleiste auf Start.

Klichen Sie auf Einstellungen und gehen Sie dann zur Systemsteuerung.

1. Wahlen Sie in der Windows Systemsteuerung die Option „Software"

Deinstallieren der Software

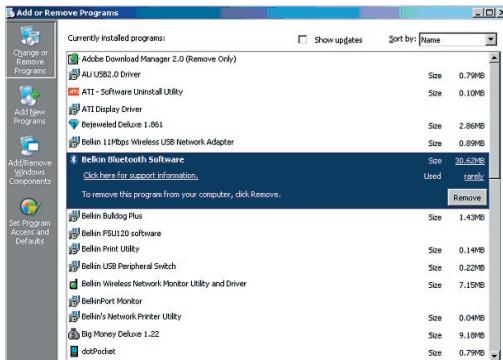

1. Wahlen Sie „Belkin Bluetooth Software" und klichen Sie auf "Remove" (Entfernen).

2. Klichen Sie auf „Yes“ (Ja).

Deinstallieren der Software

1. Wenn Sie die Software entfern, werden Sie mit folgender Meldung darauf hingewiesen, dass Bluetooth-Geräte deinstalliert werden. Klichen Sie auf „OK".

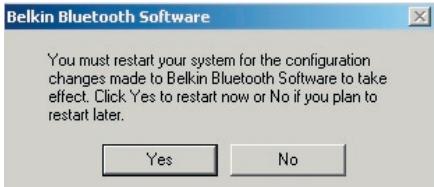

1. Sie müssen dann ihren PC neu starten, um den Vorgang abzuschlieben. Klichen Sie auf die Schaltfläche „Yes" (Ja).

Wenn das Deinstallationsanwendung von Windows 98/ME „hängt“, drücken Sie gleichzeitig auf die Tasten Strg + Alt + Entf., um den Task-Manager aufzurufen. Wenn das Element „RundII" “ „Not Responding" (Reagiert nicht) anziegt, wahren Sie diesen Element aus und klichen Sie auf „End Task" (Task beenden). Danach,musste der Deinstallationsvorgang abgeschlossen werden.

Die Software des Bluetooth-Geräts ist von Ihr dem Computer entfernt worden.

Verwenden der Belkin Bluetooth-Software

1. Wenn Sie das Gerät ordnungsgemäß installiert haben,.muste ein Bluetooth-Symbol auf Ihr dem Desktop angezeigt werden.
2. Klichen Sie doppelt auf das Symbol „My Bluetooth places" (Meine Bluetoothstellen).

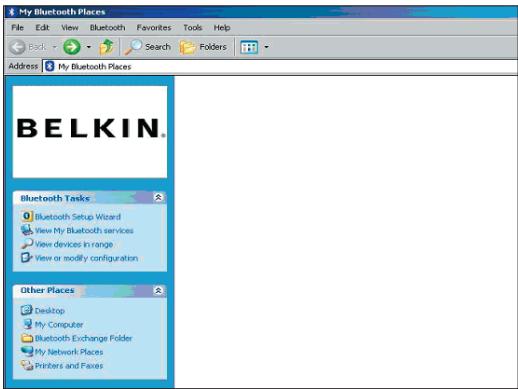

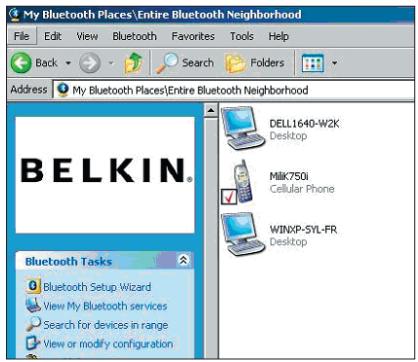

Daraufhin wird das Fenster "My Bluetooth places" angezeigt:

Verwenden der Belkin Bluetooth-Software

1. Stellen Sie sichere, dass Ihr Handy Bluetooth-fähig ist, und dass die Bluetooth-Funktion Ihres Handys aktiviert und erkennbar ist.

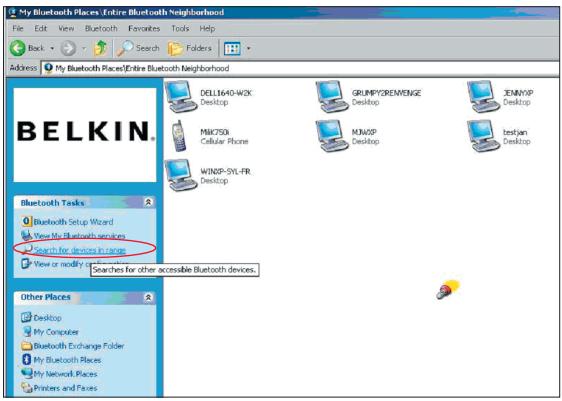

2. Klichen Sie auf die Option „View Devices in range" (Geräte innerhalb der Reichweite anziegen) im Menu links.

Verwenden der Belkin Bluetooth-Software

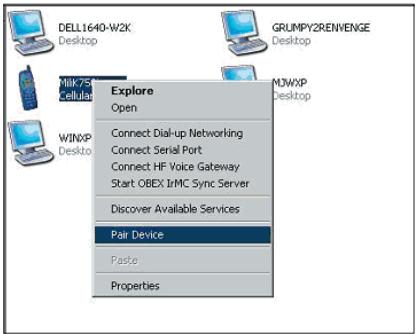

1. Wenn Sie Ihr Handy auf der Liste sehen, klichen Sie mit der rechten Maustaste auf das Handy-Symbol. Daraufhin entscheidt ein Menu. Wahlen Sie „Pair device" (Gerät koppeln).

Beim Koppeln (Pairing) zweier Geräte mit numerischen Eingabetasten (Beispiel: Handy, PDA, PC usw.), wahren Sie eine beliebige Kennzahl mit 1 - 10 Ziffern. Diese Kennzahl muss bei den betreffenden Geräten

ubereinstimmen.

Beim Koppeln (Pairing) zweier Geräte ohne numerische Eingabetasten (Beispiel: Headset, Auto-Freisprechanlage), geben Sieitte die Standard-Kennzahl 0000 ein. Die meisten Produkte verwenden die Kennzahl 0000;eltern wird jedoch auch 1234 verwendet.

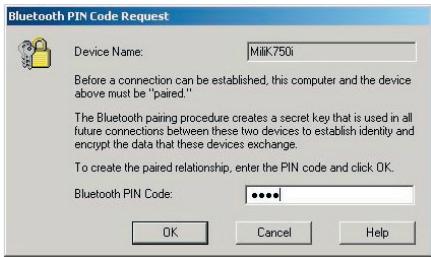

1. Geben Sie „0000" ein und klichen Sie auf "OK". Möglicherweise müssen Sie „1234" eingeben.

Das{nachste Fenster wird angezeigt;

Verwenden der Belkin Bluetooth-Software

1. Über Ihr Handy werden Sie nun aufgefordert, die Verbindung anzunehmen. Geben Sieitte dieselbe Kennzahl auf dem Handy ein.
2. Wenn Sie die Kennzahl auf dem Handy eingegeben haben und die Verbindung annehmen, wird das Handysymbol mit einem roten Häkchen markiert (s. Abb. unten).

Verwenden der Belkin Bluetooth-Software

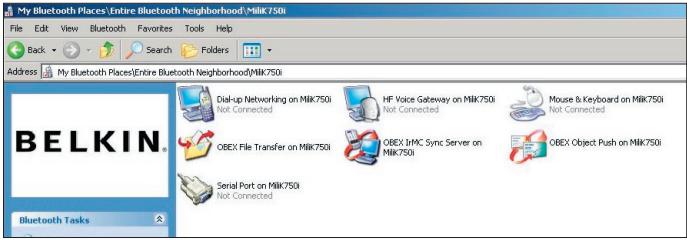

Wenn das Handy gekoppelt ist, mussen Sie doppelt auf das Handysymbol klichen, damit die Profildienste auf Ihr hem Handy angezeigt werden.Jetzt konnen Sie mit den Bluetooth-Profilen arbeiten.

Verwenden der Belkin Bluetooth-Software

DFU-Verbindung:

Wenn Sie eine DFU-Verbindung herstellen,. wollen, klichen Sie doppelt auf DFUNetzwerk (Dial-up Networking). Sie werden dann aufgefordert, einen Benutzernamen, ein Kennwort und die zu wahlende Telefonnummer einzugeben.

Obex-Dateiübertragung:

Klicken Sie doppelt auf diesen Dienst, um die Dateien auf Ihr hem Handy anzeigen zu halten. Sie konnen Datien von Ihr hem PC kopieren und in diesen Ordner einfugen oder umgekehrt, indem Sie mit der rechten Maustaste auf die Datei, die Sie kopieren möchten, klichen und Sie in den gewünschten Ordner einfugen.

Verwenden von Software von Drittherstellern

Wenn Sie Software von Drittherstellern benutzen, müssen Sie diese Software zuerst konfigurieren. Sie müssen PC

Suite oder Active Sync so einstellen, dass dieselbe COM-Schnittstelle, die das Gerät gerade verwendet, benutzt wird.

Woher weiß ich, welche COM-Schnittstelle das Gerät verwendet?

1. Gehen Sie zu „My Bluetooth places" (Meine Bluetooth-Stellen).
2. Gehen Sie dann zu „View my Bluetooth Service" (Bluetooth-Dienst anzeigen).
3. Wenn Sie die serielle Bluetooth-Schnittstelle (Bluetooth serial port) sehen, klichen Sie mit der rechten Maustaste darauf auf und wahren Sie „Properties" (Eigenschaften).
4. Dann sehen Sie, welche COM-Schnittstelle das Bluetooth-Gerät gerade benutzt.
